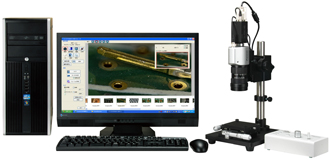

菊池光学株式会社 画像処理システム

5メガピクセル/USB3.0/15fps MXK-Scope

使いやすく設計された多彩な計測ソフト
フルオートキャリブレーション搭載レンズ
徹底的な低価格を実現

特長

ライブ焦点合成取込
モニター倍率表示

特長.1

クラス最高レベルの500万画素USB3.0カメラを搭載。
フルサイズ(2560×1920)ライブ映像でも15fps表示。
高精細かつストレスフリーな拡大観察を実現しました。


特長.2

ズームレンズの倍率の変更にリアルタイムに追随するフルオートキャリブレーション機構を装備。
計測時の倍率校正作業が全く必要ありません。
モニター上に表示させたグリッドやスケールも同様にリアルタイムに追随して変化します。


特長.3

4種類の高解像度のズームレンズは白色LED照明ユニットを搭載。
新開発されたコントロールボックスのボリュームつまみで光量を、ジョイスティックで照射方向を自在にコントロールできます。
さらに3パターンの照明をコントロールボックスにプリセットさせることも可能です。
コントロールボックス/レンズの詳細はこちら


特長.4

架台もこのシステムのために新たに開発しました。
コンパクトでありながら高い剛性を誇り、高精度のXYステージを標準装備。
ストレスフリーの拡大観察を可能にしました。
架台の詳細はこちら

流れるような編成と直感的に操作できる高機能ソフトとハードの融合

1.ライブ画面表示

フルサイズ表示で外観検査に便利。中心線・同心円などのレチクル表示、静止画・動画の撮影と撮影時の各種設定が可能!

2.画像処理

撮影画像の2値化処理や回転・傾き補正、画像へのコメント入力(書き込み)、画像の色合などの調整が可能!

3.画面内計測

使用頻度の高い13種の計測コマンドと自動エッジ機能により汎用性の高い計測が行えます。 ※自動エッジは動画計測では行えません。

4.データ転送

計測結果はリアルタイムに一覧詳細表示されます。計測結果の組み合わせで演算処理も可能。(相対情報) 例:点と円を指定すると中心間距離が表示されます。

5.検査表作成(Excel連携)

Excel上の任意のセルにデータを転送し、検査表作成を協力サポート!分かりやすく機能を説明するオートムービがついています。

6.画像ファイル管理
(サムネイル表示)

一覧表示でいつでも確認できる画像ビューワー表示

7.印刷・メール送信

印刷倍率の設定が可能。また、指定した画像をメールで送信出来ます。

8.レポート作成

画像や計測結果からレポート作成が可能。関連部署等の情報交換に有効です。

コントロールボックス / レンズ


メガピクセルカメラ対応のズームレンズは1200本の解像度を実現しました。
ずばぬけた描写力でハイスペックカメラの性能をフルに発揮させ質の高い画像を得ることが出来ます。
マルチ照射高輝度白色LED照明ユニットと一体化され使い勝手もとても良好。
新開発のコントロールボックスLM-CR-001をこれらのズームレンズと接続すれば、照明光量・照射方向を自在にコントロールできます。
さらにズームレンズ側から倍率情報をリアルタイムに取得して制御ユニット側に提供する機能も備えお客様独自のデジタルマイクロスコープシステムの構築が可能です。

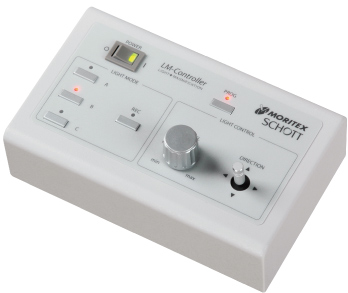

コントロールボックス LM-CR-001

ズームレンズに一体化・搭載された高輝度白色LEDユニットを制御します。
光量はボリュームツマミで、さらに照射方向はジョイスティックで行ないます。
ジョイスティックでは設定できない照明パターンや普段から良く使う照明パターンなどは3パターンまでプリセットできます。

ソフトウエア開発キット(SDK)が標準で付属していますので、ズームレンズシリーズと組合せればお客様独自のデジタルマイクロスコープシステムの構築が可能です。


コントロールボックス
LM-CR-001
光量制御 ボリュームツマミによるアナログ調節
照射方向制御 ジョイスティックによる
照明電源供給

12PINケーブル
(倍率情報信号入力・照明制御信号出力も)
インターフェイス 12PINケーブル
(倍率情報信号入力・照明制御信号出力)
USB(倍率情報出力)
プリセット照明パターン 3パターン
レンズ MP-ZE0-50-I

メガピクセルカメラ対応光学倍率x0.1-x0.5の5倍ズームレンズです。
0.1倍未満はステップアップタイプで無限遠観察機能を備えています。
フルオートスケール対応(0.1倍未満は対応していません)。
高輝度白色LED照明ユニット(リング照明タイプ)一体型です。


レンズ MP-ZE25-200-I

メガピクセルカメラ対応光学倍率x0.25-x2.0倍の8倍ズームレンズです。
フルオートスケール対応。
高輝度白色LED照明ユニット(リング照明タイプ)一体型です。


プリント基板 x25

プリント基板 x200

レンズ MP-ZE50-400-I

メガピクセルカメラ対応光学倍率x0.50-x4.0倍の8倍ズームレンズです。
フルオートスケール対応。
高輝度白色LED照明ユニット(リング照明タイプ)一体型です。


粉体 x50

粉体 x400

レンズ MP-ZE400-2400-I

メガピクセルカメラ対応光学倍率x4.0-x24.0倍の6倍ズームレンズです。
フルオートスケール対応。
高輝度白色LED照明ユニット(同軸落射タイプ)一体型です。


光ファイバー端面 X600

ムラサキツユクサ x800

レンズ SD-ZE25-100

シンプルでお求め安いスタンダードタイプ。
光学倍率x0.25-x0.1倍の4倍ズームレンズです。
高輝度白色LED照明ユニット(リング照明タイプ)一体型です。

ズームレンズ
ラインアップ
MP-ZE0-50-I

メガピクセルカメラ対応5倍ズームレンズ
光学倍率:x0.1-x0.5
無限遠観察機能付き
WD:112.9±5.5mm
23インチモニタ上倍率:約10倍 – 約50倍
 (MS-900HDシステムとして作動させた場合)
MP-ZE25-200-I

メガピクセルカメラ対応8倍ズームレンズ
光学倍率:x0.25-x2.0
WD:68.0±3.5mm
23インチモニタ上倍率:約25倍 – 約200倍
(MS-900HDシステムとして作動させた場合)
MP-ZE50-400-I

メガピクセルカメラ対応8倍ズームレンズ
光学倍率:x0.50-x4.0
WD:30.3±1.5mm
23インチモニタ上倍率:約50倍 – 約400倍
(MS-900HDシステムとして作動させた場合)
MP-ZE400-2400-I

メガピクセルカメラ対応6倍ズームレンズ
光学倍率:x4.0-x24.0
WD:10.1±0.5mm
23インチモニタ上倍率:約400倍 – 約2400倍
(MS-900HDシステムとして作動させた場合)
SD-ZE25-100 スタンダード 4倍ズームレンズ
光学倍率:x0.25-x0.99
23インチモニタ上倍率:約25倍 – 約100倍
(MS-900HDシステムとして作動させた場合)

オプション

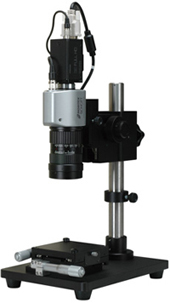

MP-ZE架台

MS-900HDシステム用として新たに用意・提供された高剛性カメラスタンドです。
精密XYステージを標準で装備し、低倍・広視野~高倍~超高倍までのレンズをセットアップしてビュワー・計測ソフトのフォーカス合成・画像連結など多彩な機能をフルに発揮させることが出来ます。
操作はとてもシンプルで使いやすさも抜群です。

※その他にも用途に応じたスタンドをもご用意しております。
お気軽にご相談下さい。

サイズ ベース:W200mm×D270mm ポール:φ30mm H340mm
レンズユニット取付部 ストローク:中心位置より±28mm
Z方向移動量:粗動ダイアル 4.5mm/1回転
微動ダイアル 0.5mm/1回転
XYステージ ステージサイズ 100mm×100mm
ストローク:±12.5mm (X,Yとも)
最小読取量:0.01mm (X,Yとも)
単体重量 約7.8kg

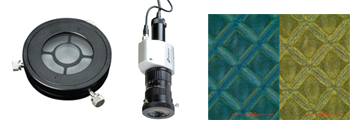

メガピクセルズームレンズ用偏向フィルター MEGA-PL

対応レンズ
MP-ZE25-200-I
MP-ZE50-400-I

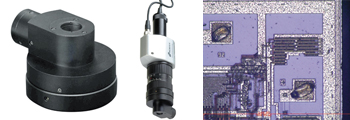

メガピクセルズームレンズ用同軸落射照明ユニット MEGA-D

対応レンズ
MP-ZE50-400-I

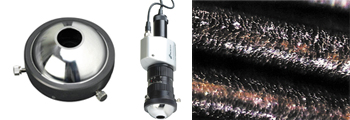

メガピクセルレンズ用接触アダプタ MS-ZECAD

対応レンズ
MP-ZE50-400-I

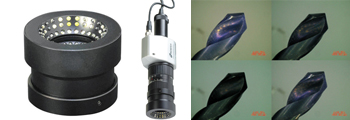

メガピクセルレンズ用可変照明アダプタ MS-CHAAD

対応レンズ
MP-ZE50-400-I

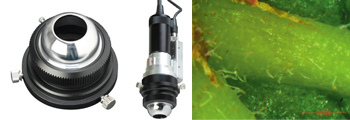

スタンダードレンズ用接触アダプタ STAN-ZECAD

対応レンズ
SD-ZE25-100

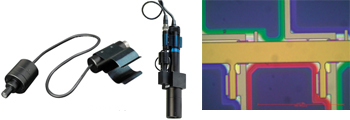

SOD-10X、SOD-20X-VI用 同軸落射ストレート照明 SLED-1
